Bolex SM 8

Bolex SM8

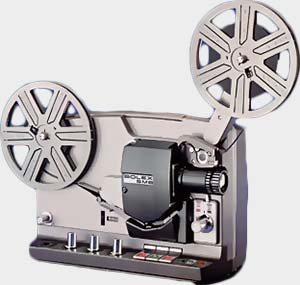

Le Bolex SM8 est un projecteur Bolex Paillard pour films super 8 sonore destiné à la reproduction de films super 8 sonore magnétique. Il permettait également le doublage sonore sur la piste magnétique des films Super 8.

Présentation

Le SM8 fut modifié dans un second temps (approximativement en 1970)  afin d’intégrer un potentiomètre permettant de faire varier le niveau de la tête d’effacement et une lampe différente. En accessoire étaient proposés une table de mixage ainsi qu’un haut-parleur externe d’une puissance 6-8W/8Ohms, pour tous les modèles.

Les premiers SM8

Lampe Quartz à Iode

Le projecteur SM8 d’origine était équipé d’une lampe iodure de quartz de 12V/100W et livré avec au choix une optique Paillard-Bolex Hi-Fi f/1.3 de focale fixe de 15mm, 20mm ou 25mm. Un objectif Zoom Paillard-Bolex  f/1,3 14-25mm pouvait être monté moyennant un supplément. La surimpression d’un enregistrement sonore était possible grâce à une tête d’effacement qui réduisait de 50% le signal enregistré au préalable.

Les SM8 plus récent

Lampe Halogène

A partir de 1970, tous les modèles de SM8 furent livrés avec des lampes halogènes de 12v/100W équipées d’un réflecteur dichroïque et généralement livrées avec un Zoom f/1,3 12-30mm. N’importe laquelle des optiques précédentes pouvait également être utilisée, en plus du nouvel objectif Bolex 23mm f/1,1 et du Zoom Lytar 17-30mm f/1,3.  Le plus important était la possibilité d’effacement de la piste son de 0 à 100 % et permettant ainsi un meilleur contrôle de la surimpression et des fondues sonores.

Bolex SM2 table de mixageCes versions plus récentes sont facilement identifiables grâce aux trois potentiomètre de contrôle, au lieu de deux, sur le panneau latéral du projecteur. Le troisième était marqué d’un point comme on peut le voir ci-contre.

 Caractéristiques Bolex SM8

Date de commercialisation
  • 1967
Dimensions Hors-Tout
  • 36  × 25 × 18 cm
Poids
  • 11,5 kg (optique comprise)
Boitier
  • En fonte d’aluminium, deux tons de gris, valise de transport.
Capacité des bobines
  • Prévu pour recevoir des bobines de 240 mètres.
  • Chargement entièrement automatique avec les bobines Bolex de 120 spécifiques. Chargement automatique avec attache manuel sur la bobine réceptrice pour toutes les autres bobines de 15 à 240 M.
Alimentation
  • 110-125 V, 60 Hz.
  • 110-240 V, 50 Hz.
Lampe
  • Les premiers modèles étaient équipés de lampe d’iode de quartz 12V/100W sans réflecteur dichroïque.
  • Les modèles suivants furent équipés de lampes halogènes 12/100W avec réflecteur dichroïque.
  • Le remplacement actuel peut se faire avec un modèle : FCR 12V/100W pour les premiers modèles et un EFP 12V/100W pour les modèles suivants.
Optiques
  • Optiques interchangeable. Équipé dans un premier temps avec au choix un Bolex Hi-Fi f/1,3 de focal fixe (15mm, 20mm et 25mm) ou du Zoom Bolex Hi-Fi f/1,3 14-25mm.
  • Les modèles suivants furent souvent équipés du Zoom Bolex Hi-Fi f/1,3 12-30 mm.
Vitesse Variable
  • 18 et 24 images/sec., en marche avant et marche arrière.
Son
  • Son magnétique en lecture et en enregistrement.
  • Haut-parleur intégré de 2w/15 Ohm.
  • 3 entrées audio pour l’enregistrement avec contrôle du niveau individuel de chaque entrée.
  • Contrôle de la tonalité.
  • Effacement variable de 0 à 100 %.
  • Réponse en fréquence :
    • 50-10 Khz à 24 images/sec. (-3db à 60 et 8,5 Khz par rapport à 1000 Hz).
    • 50-8.5 Kh à 18 images/sec. (-3db à 60 et 6,5 Khz par rapport à 1000 Hz).
  • Sortie pour haut-parleur externe : 6 W/5-15 Ohm.
  • Sortie préampli : 500 mV/200 Ohm.
Autres Caractéristiques
  • VU mètres.
  • Compteur de vue.
  • Contrôle de puissance de la lampe (2 positions).
  • Contrôle du cadrage horizontal.
  • Prise pour lampe externe avec extinction automatique lors de la mise en action du projecteur.
Livré Avec
  • Un micro avec télécommande d’effacement et d’enregistrement.
  • Cordon d’alimentation.
  • Bobine Bolex de 120 mètres.
  • Cordon à 4 connecteurs pour branchement sur un ampli ou un haut-parleur externe.

Numéros de série et dates de fabrication

Le numéro de série sur le projecteur SM8 permet de déterminer l’année de fabrication. La liste ci-après indique les plages de numéros de série pour les modèles 50 Hz et pour les modèles 60 Hz.

(50hz) Projecteur SM8 : Numéros de série
  #   Année
100000 101700 1966
101700 115450 1967
115450 119026 1968
119027 126680 1969
126681 130000 1970
140001 143294 1970
143295 150000 1971
160000 164323 1971
167001 178534 1972
178535 192499 1973
192497 209490 1974
(60hz) Projecteur SM8 : Numéros de série
  #   Année
130000 130400 1966
130400 134100 1967
134100 134425 1968
134426 140000 1970
150000 150650 1971
151051 151450 1972
151451 152680 1973
152681 153525 1974
