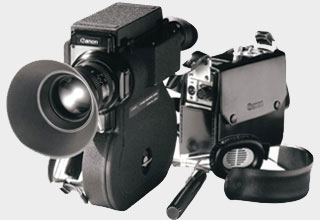

Canon Sound Scoopic 200S

Canon Sound Scoopic 200S

Les Canon Sound Scoopic 100 et Sound Scoopic 200 furent présentées en 1970 et bien acceptées par le marché comme caméras 16 mm sonore Canon avec une possibilité de zoom important possédant un ratio de grossissement de 6:1. Mais il y avait une demande pour une caméra possédant une optique plus lumineuse.

La réponse à cette demande fut la Canon Scoopic 200S dotée d’une nouvelle optique plus lumineuse (17 éléments en 13 groupes) et un F-Stops dans la plage 2,5 à 1,8. L’amélioration fut achevée avec un obturateur proposant une ouverture plus large passant de 135° à 170°. La Sound Scoopic 200 SE fut également développée avec des repère de cadrage pour la télévision dans le viseur.

Spécifications Canon Scoopic 200S

Spécification image

Date de commercialisation
  • Septembre 1972
Type
  • Caméra 16mm avec prise de son simultanée
Taille de l’image
  • 10.26 × 7,49 mm
Film
  • Film 16mm de 61m (200 pieds) à perforation simple, piste magnétique sur le film.
OptiqueLongueur focale/Vitesse
  • 12,5 à 75 mm t/2,4 (f/1,8) (17 lentilles en 13 groupes incluant 5 nouveaux types de lentilles)
Ratio de Zoom
  • 6:1
Mise au point
  • Manuelle (par actionnement de la lentille frontale), de 1,1 m à l’infini
Zooming
  • Manuel (levier sur l’objectif)
Filtre
  • Filtre gélatine pouvant être inséré dans le passage prévu à cette effet
Diamètre de la partie frontale
  • 72 mm
ViseurType
  • Reflex à simple lentille avec obturateur à miroir (oculaire réglable)
Télémètre
  • Aucun (la mise au point est réalisé avec un système de glace dépolie)
Ajustement dioptrique
  • -4 à +2 dioptries (bague de réglage sur l’oculaire)
Informations
  • Valeur d’ouverture, indicateur à aiguille, indication de sur/sous-exposition, indicateur de la valeur d’ouverture sélectionnée.
Volet d’oculaire
  • Intégré
Contrôle de l’expositionType
  • Système TTL, “Electric Eye” intégralement automatique (correction automatique avec les filtres gélatine) utilisant une cellule photo-sensible de CdS et un servo circuit avec un temps de réponse approximatif de 1 seconde dans la plage t/2,4 à t/32.
Plage d’exposition
  • ISO 640 t/4 24 ips  à ISO 20 t/32 24 ips.
Vitesse du film
  • ISO 20 à 640 (par incréments de 1/3-stop)
Réglage de l’ouverture
  • Bague de réglage manuelle autorisant les valeurs de t/2,4 à t/32.
Bouton de plein ouverture
  • Mise au point à l’aide du bouton de pleine ouverture.
Entrainement du filmType
  • Entrainement électrique du film à l’aide d’un mini-servomoteur contrôlé par un régulateur électronique (utilisé conjointement avec la broche de positionnement), bouton d’avancement manuel.
Type de film
  • 2 type. chargement par le coté avec film muet ou sonore.
Vitesse de prise de vue
  • 24 images/seconde.
Stabilité de l’image
  • +/-  1,5% verticalement, +/- 0,1% horizontalement.
Alimentation
  • Fourni par amplificateur d’enregistrement sonore.
Autonomie des batteries
  • 15 rouleaux de film de 60 mètres (température normale), 1 rouleau de 60 mètres à -20°C.
Compteur de métrage
  • Compteur de métrage par tranche de 10 pieds, retour automatique à la position “S” à chaque ouverture du couvercle latérale.
Vérification des batteries
  • Bouton pression avec mini-indicateur sur l’amplificateur d’enregistrement sonore
ObturateurOuverture de l’obturateur
  • 170°
Bouton de réglage du mirroir
  • Disponible (pour ajustement précis de la position du miroir d’obturateur)
Procédé d’enregistrement sonoreProcédé
  • Enregistrement magnétique sonore pour tension de polarisation.
Fréquence de polarisation
  • 61 KHz
Autre
  • Distance entre la fenêtre de prise de vue et la tête d’enregistrement : 28 images.
  • La tête d’enregistrement et de lecture sur le moniteur peuvent être retirés en une seule pièce.
Pleurage & Scintillement
  • +/- 0.25 %  (WRMS)
Connecteur
  • Connecteur pour l’amplificateur
Poignée
  • Poignée fixe avec  dragonne fournie
Prises trépied
  • 2 types : CU1/4, CU3/8
Plage de témpératures de fonctionnement
  • -20°C à +50°C
Dimensions (L × H × D)
  • 133 × 286 × 361 mm
Poids
  • 5,7 kg

Amplificateur d’enregistrement sonore

Bande passante
  • 200 à 8000 Hz -3 dB
Rapport S/N
  • 45 dB ou plus
Distorsion
  • Max. 3%
Autre caractéristiques d’enregistrement
  • Standard SMPTE
Réglage volume d’enregistrement
  • Automatique (contrôle automatique du gain), ajustement manuel possible
Microphone
  • Unidirectionnel (Sanken MU-2), impédance : 600 ohm
Contrôle
  • Casque impédance : 32 ohms
Alimentation
  •  Batterie NiCad scellées 24 v, 1,5 Ah (autonomie 10 heures)
  • Temps de recharge : 5 heures à température normale
  • Alimentation pour la caméra et l’amplificateur
  • L’amplificateur et la vérificateur de batterie partage le même vue mètre.
Dimensions (L × H × P)
  • 63 × 157 × 190 mm
  • Alimentation : 59.5 ×89.5 × 183 mm
Poids
  • 3 kg
