Canon Systema Sound 16

Canon Systema Sound 16

Présentation

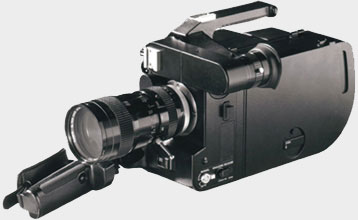

La caméra Canon Systema Sound 16, conçue pour les reportages d’actualité n’était pas limité à ce domaine et convenait à de nombreux autres domaines. La caméra d’épaule Systema Sound 16 et la seule caméra 16mm sonore au monde qui permettait l’enregistrement simple et double du son. La caractéristique principale sur cette caméra était que la tête d’enregistrement se fixait directement à la partie principale de caméra, et non pas sur une unité séparée comme sur les autres caméras. L’objectif, le compartiment du film, les batteries, l’amplificateur d’enregistrement, tout comme les magasins pour films de 60 mètres et 120 mètres, pouvaient être retirés et fixés rapidement. Un nouvel objectif avec un monture reflex fut adopté, basé sur le modèle équipant la Scoopic 200S10 revue en 1972.

Alors que le développement des technologies pour les actualités télévisées s’accélère, principalement dans le domaine de la miniaturisation des caméras de télévision en proposant de plus en plus de fonctionnalités, et que les systèmes de collectes d’information migrent du film argentique vers la vidéo analogique, la Systema Sound 16 sera la dernière caméra de la gamme des caméras 16 mm Canon.

Caractéristiques Canon Systema Sound 16

Date de commercialisation
  • Mars 1979
Type
  • Caméra 16mm avec enregistrement sonore simultané (simple et double système)
Dimensions de l’image
  • 10.26 × 7.49 mm
FilmMagasin de 60 mètres
  • 61m (200 pieds) de film 16 mm,perforation simple, film à piste magnétique.
Magasin de 120 mètres
  • 122 m (400 pieds) de film 16 mm,perforation simple, film à piste magnétique.
Objectif
(C10 × 12F)
Monture d’objectif
Longueur focale/vitesse
  • 12 à 120 mm t/2.7(f/2.2) (18 éléments en 13 groupes)
Ratio du zoom
  • 10:1
Mise au point
  • Manuelle (mise au point avec l’élément frontal) de 1,5 m à l’infini (et au-delà)
Distance de l’objectif en macro
  • 1 mm de la lentille frontale
Zooming
  • Manuel (levier sur l’objectif)
Filtre
  • Filtre gélatine s’insérant devant le miroir d’obturateur
Diamètre frontal
  • 72 mm
ViseurType
  • Viseur reflex simple lentille utilisant un miroir d’obturateur (oculaire pivotant)
Télémètre
  • Aucun (Système de mise au point à l’aide d’une vitre mat)
Réglage dioptrie
  • -4 à +2 dioptrie (bague pivotante sur l’oculaire)
Information
  • Lampe témoin d’exposition correcte, indicateur de niveau de mise au point (-1.0/0/+1.0), avertissement de fin de film (s’allume lorsqu’il reste environ 6 mètres), témoin d’alerte de perte de synchronisation.
Obturateur d’oculaire
  • Intégré (se referme automatique lorsque l’œil se décolle du viseur)
Contrôle de l’exposition
(C10 x 12F)
Type
  • Mesure TTL, mécanisme à Servo EE (Electronic Eye) avec SPC (Cellule Photo au Silicone) dans la tête de caméra.
  • Mesure TTL, mécanisme à Servo EE et combiné à la méthode du point zéro, lorsqu’un objectif démontable est utilisé le système de mesure d’exposition TTL utilise la méthode du point zéro.
Plage d’exposition
  • ISO 800 t/2.7 12 ips. à  ISO20 t/22 48 ips.
Vitesse du film
  • ISO 20 à 800 (par incréments de 1/3-stop)
Réglage ouverture (iris)
  • Possibilité de réglage manuel avec la bague d’objectif. Plage d’ouverture de t/2,7 à t/22 (fermeture totale possible)
Entrainement du filmType
  • Régulation par cristal, entrainement par moteur coreless.
Chargement du film
  • par magasin
Vitesse de prise de vue
  • 12, 24, 48 ips.
Alimentation
  • Batteries Ni-Cd 12V 1.2 Ah.
  • Temps de charge : 4 heures à température normale.
  • Alimentation fixée à l’arrière de la tête de caméra.
Autonomie de la batterie
  • A température normale : 420 mètres (7 films de 60 mètres)
Indicateur de film
  • Fenêtre sur le magasin indiquant la quantité de film disponible
Contrôle des batteries
  • Par pression sur un bouton et mini indicateur
ObturateurOuverture de l’obturateur
  • 170 degrés
Amplificateur d’enregistrementMéthode
  • Monté sur le coté de la tête de caméra
Caractéristique sonore
Niveau d’enregistrement
  • 12, 24, 48 ips.
Entrée Microphone
  • 600 ohms x2 unités installées possible, niveau d’entrée réglable (un micro Sennheiser 415 peut être utilisé).
Sortie de contrôle
  • Prise mini-jack standard à l’arrière, impédance 8 ohm.
Autre
  • Distance entre la fenêtre de prise de vue et la tête d’enregistrement : 28 images.
  • Bloc de tête d’enregistrement (intégré à la tête de caméra) : se retire facilement avec un tournevis.
  • Magnétophone enregistrement double synchronisé (sans fil).
Sabots
  • Sabot pour télécommande
Poignée
  • Poignée amovible avec dragonne fournie.
  • Près de la poignée, bouton de déclenchement de l’obturateur, bouton de réglage de l’ouverture, bouton de blocage EE, prise télécommande.
Fixation trépied
  • 2 types : CU1/4, CU3/8
Plage de température de fonctionnemnet
  • -20°C à +50°C
Options
  • Magasin 120 mètres, viseur orientable (peut pivoter à 360° et à angle droit par rapport à l’axe du viseur), commande à distance, visée à distance.
Dimensions (L × H × P)
  • 150 × 200 × 420 mm avec objectif C10 × 12F, et magasin de 60 mètres.
Poids
  • 7 kg ( avec objectif C10 × 12F , et magasin de 60 mètres)
